| НАЗНАЧЕНИЕ Котёл отопительный водогрейный модели ИШМА 63 У2 со стальным теплообменником (в дальнейшем котёл) предназначен для водяного отопления жилых, служебных и производственных помещений с принудительной циркуляцией теплоносителя. В комплекте с теплообменником типа «вода – вода» и циркуляционным насосом котёл может быть применён для подогрева сетевой воды, для подогрева воды в бассейнах и т.д. | Характеристики | Устройства для обеспечения безопасности | - Специальная конструкция теплообменника, применение качественного матариала:
а) долговечность;
б) высокий КПД;
в) надежность. - Оптимальная камера сгорания
- Горелка из нержавеющей стали
- Контроль температуры
- Удобство монтажа и обслуживания
- Полимерное окрашивание
- Надежность
- Ремонтопригодность
- Стабилизация давления газа на основную горелку
- Возможность дополнения автоматики котла модулем для снятия сигнала об обстановке
| - Терморегулятор, предотвращающий перегревание теплообменника
- Отключение подачи газа в случае погасания (контроль пламени)
- Отключение при отсутствии тяги
- Стабилизатор тяги при порывах ветра
- Низкая температура облицовки котла
- Предохранительный клапан от избыточного давления теплоносителя
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Наименование параметра или размера | ед. изм. | Величина | | ИШМА 63 У2 | ИШМА 80 У2 | ИШМА 100 У2 | | Вид топлива | | Природный газ по ГОСТ 5542 – 87 | | Теплоноситель | | вода | | Диапазон давления природного газа | мм.вод.ст. | 65…300*1 | | Номинальное давление природного газа перед блоком автоматики | Па мм.вод.ст. | 1274 (130) | | Рабочее давление воды в котле | Мпа | до 0,30 | | Температура отопительной воды | °С | до 95 | | Минимальное разрежение за котлом | Па | 5 | 6 | 6 | | Максимальное разрежение за котлом, не более | Па | 25 | | Оптимальный диапазон разрежения | Па | 5 - 10 | 6 - 12 | 6 - 12 | | Коэффициент полезного действия аппарата, не менее | % | 91 | | Теплопроизводительность котла | кВт | 63 | 80 | 95 | | Расход газа, при номинальной теплопроизводительности, не более | м.куб./ч | 7,0 | 9,0 | 10,6 | | 3. Объемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, не более | % | 0,05 | | Гидравлическое сопротивление котла при расходе воды через котел в середине рекомендуемого диапазона, не более | кг/кв.м. | 20 | 40 | 50 | | Рекомендуемый расход воды через котел | л/час | 1600 ÷ 2200 | 2200 ÷ 3000 | 3000 ÷ 4000 | | Температура уходящих дымовых газов при номинальном давлении газа | | | - из теплообменника | °С | 130 - 140 | 160 - 170 | 165 - 175 | | - в дымоход | °С | 120 - 130 | 120 -130 | 130 -145 | | 13. Отапливаемая площадь, не более | м2 | 630 | 800 | 1000 | | Присоединительные размеры | | | - входного патрубка газопровода | дюйм | G 1 – B | | - входного и выходного патрубков теплообменника | дюйм | G 2 – B | | - выход дымовых газов, Д. /см. рис.1/ | Ø, мм | 180 | 220 | 220 | | Мощность, потребляемая комплектом автоматики: | | | - при неработающей горелке | Вт | не более 10 | | - при работающей горелке | Вт | не более 15 | | Время срабатывания устройств защиты: | | | - по датчику пламени | сек. | 15 - 50 | | - по датчику тяги | сек. | 10 - 60 | | Габаритные размеры: | | | - высота | мм | 1081 | | - ширина | мм | 719 | | - глубина | мм | 892 | 976 | 1060 | | Остальные размеры | | по рисунку из раздела фотографии | | Ёмкость бака теплообменника | л | 58 | 71 | 81 | | Масса аппарата, не более | кг | 273 | 310 | 356 | ВНИМАНИЕ! Перед эксплуатацией котла внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве. Инструктаж владельца, пуск котла в работу, обслуживание, устранение неисправностей, ремонт газопроводов производится эксплуатационной организацией газового хозяйства или организацией, выполняющей её функции. Проверка и чистка дымохода, ремонт и наблюдение за системой отопления производится владельцем котла. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ КОТЛА ИШМА У. Котёл (рисунок 2 из раздела фотографии) состоит из следующих основных узлов и деталей: - теплообменник;

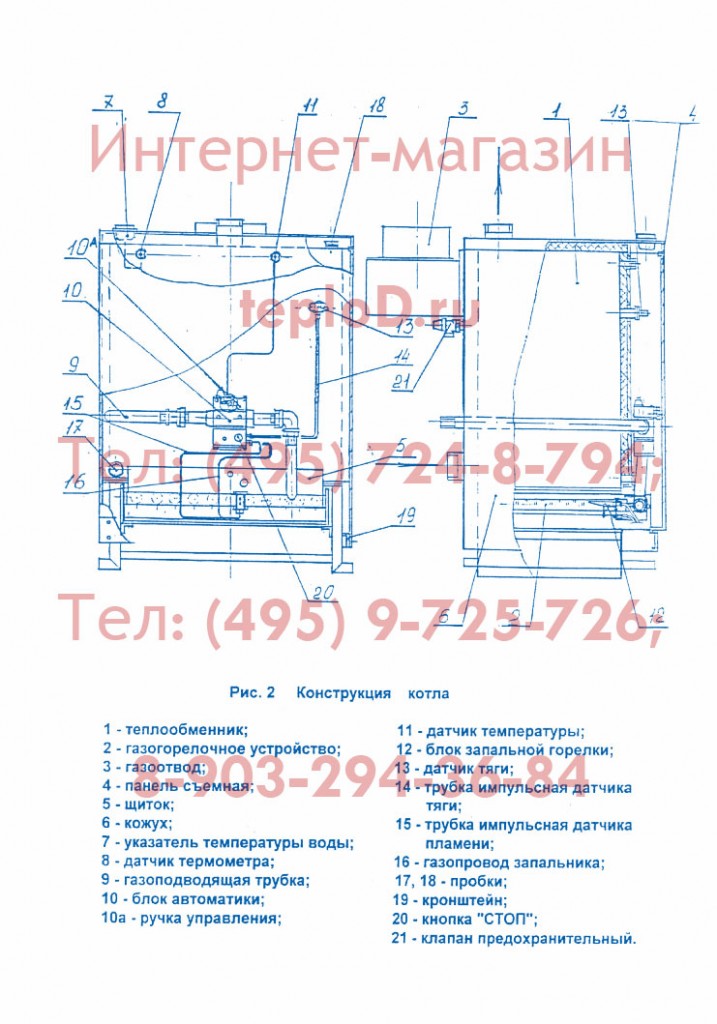

- газогорелочное устройство;
- газоотвод;
- панель съёмная;
- щиток;
- кожух;
- указатель температуры воды;
- датчик термометры;
- газоподводящая трубка;
- блок автоматики;
| - датчик температуры;
- блок запальной горелки;
- датчик тяги;
- трубка импульсная датчика тяги;
- трубка импульсная датчика пламени;
- газопровод запальника;
- пробка;
- пробка;
- кронштейн;
- кнопка "СТОП";
- клапан предохранительный
| ПРИНЦИП ДЕЙСТВИЯ. Котѐл состоит из следующих основных узлов и деталей: теплообменника (п.1), газогорелочного устройства (п.2), газоотвода (п.3), съѐмной панели (п.4), щитка (п.5), облицовки (кожуха) (п.6), указателя температуры воды (п.7) с датчиком (п.8), газоподводящей трубки (п.9), клапана предохранительного (п.21). Газогорелочное устройство выполнено в виде рамки, с установленными в ней микрофакельными горелочными трубами, выполненными из нержавеющей стали. На котел установлена система автоматики САБК - М, состоящая из блока автоматики (п.10) с датчиком температуры (п.11), блока запальной горелки (п.12), датчика тяги (п.13), импульсных трубок (п.14, 15), газопровода запальника (п.16). Датчики термометра и температуры установлены в верхней части водяной полости теплообменника котла, датчик тяги – в контрольном отверстии дымоотводящего коллектора котла. Автоматика котла предназначена для подачи газа к запальной и основной горелкам, регулирования температуры воды и автоматического отключения подачи газа при: - погасании запальной горелки;
- прекращении подачи газа или понижении давления газа в сети ниже минимального рабочего значения;
- отсутствии тяги.

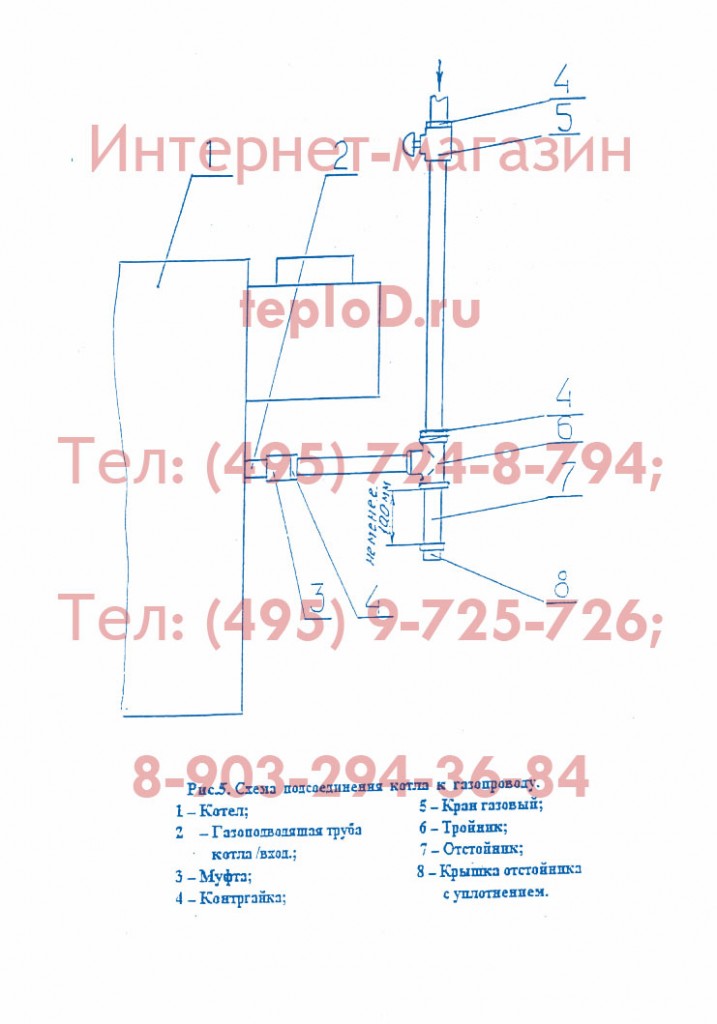

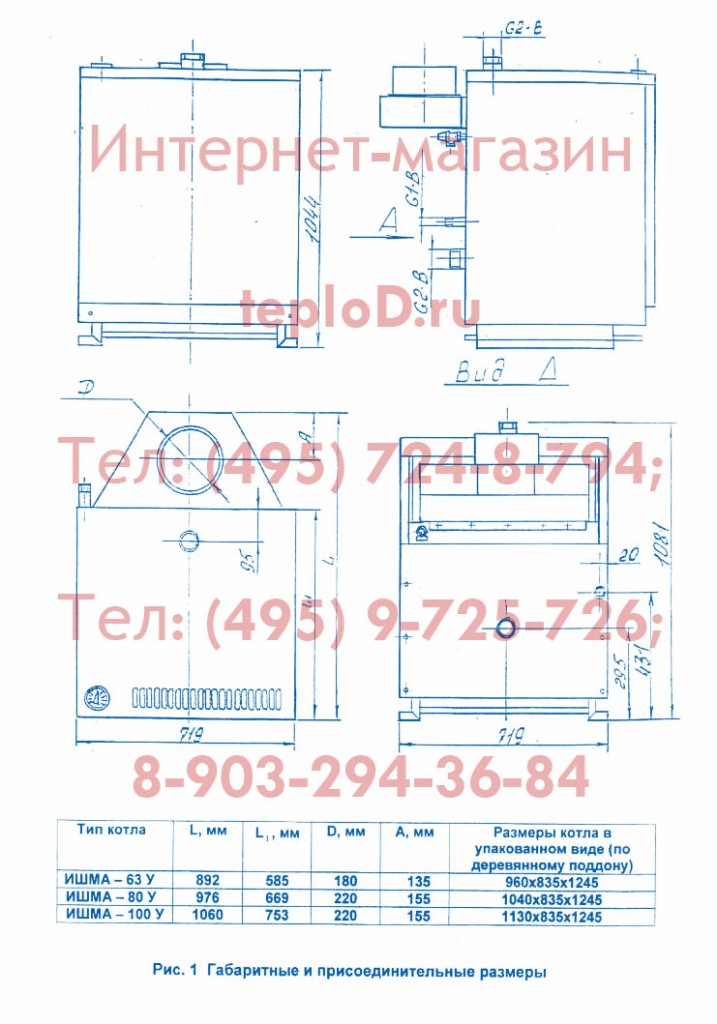

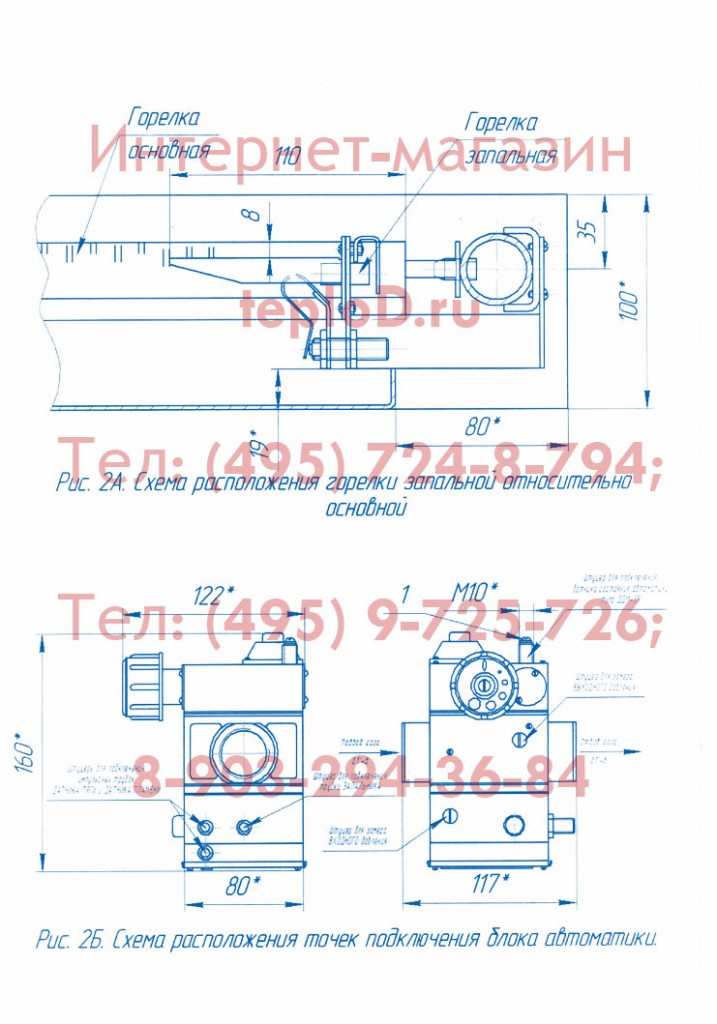

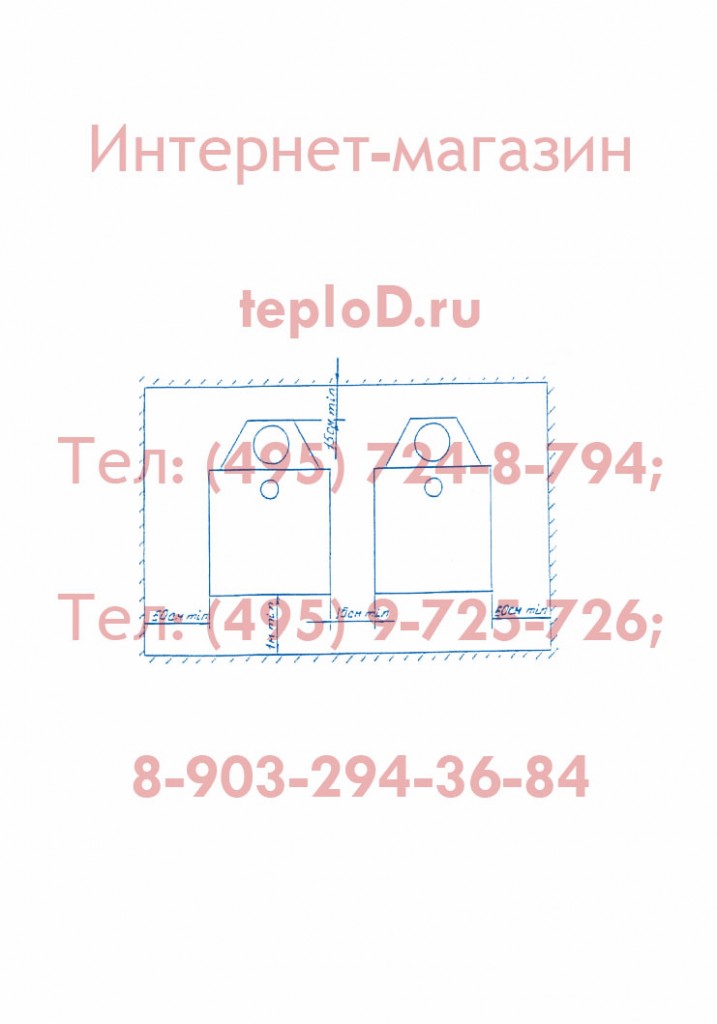

Автоматика котла может оснащаться датчиками давления газа, типа ДДМ-3Р, а также другими датчиками, работающими на замыкание цепи в диапазоне 65…180 мм.вод.ст., что даѐт возможность передачи сигнала (светового или звукового) на диспетчерский пункт об остановке котла. Место установки датчика давления на блоке автоматики указано на рис. 2Б (Схема расположения течек подключения блока автматики)(штуцер М10, заглушенный). Для установки датчика давления необходимо выкрутить винт (п.1) рис.2Б (Схема расположения течек подключения блока автматики), снять прокладку резиновую, накрутить на штуцер датчик давления, уплотнив резьбу фумой. Устройство, принцип работы, регулировки и правила эксплуатации автоматики см. в паспорте и руководстве по эксплуатации М – 00.00.000 ПС. При превышении избыточного давления воды в теплообменнике значения 4 кг/см 2 срабатывает предохранительный клапан (п.21) (рисунок 2 из раздела фотографии), сбрасывая воду в канализацию до уменьшения давления в теплообменнике. Габаритные и присоединительные размеры котла даны на (рисунок 1 из раздела фотографии). МОНТАЖ Монтаж котла производится специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ и СНиП. Помещение, где устанавливается котёл, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка. Необходимый для горения воздух в помещение может поступать через неплотности и щели в
окнах, дверях и т. д. Достаточность воздуха, проникающего данным образом в помещение или необходимость устройства специальных каналов зависит от конкретного помещения, мощности котла, наличия других приборов-отребителей воздуха (кислорода). В данном вопросе рекомендуется посоветоваться со специалистами. В любом случае следует руководствоваться следующими нормами: - На 1 куб.м. сжигаемого газа необходимо 10 куб.м. воздуха.

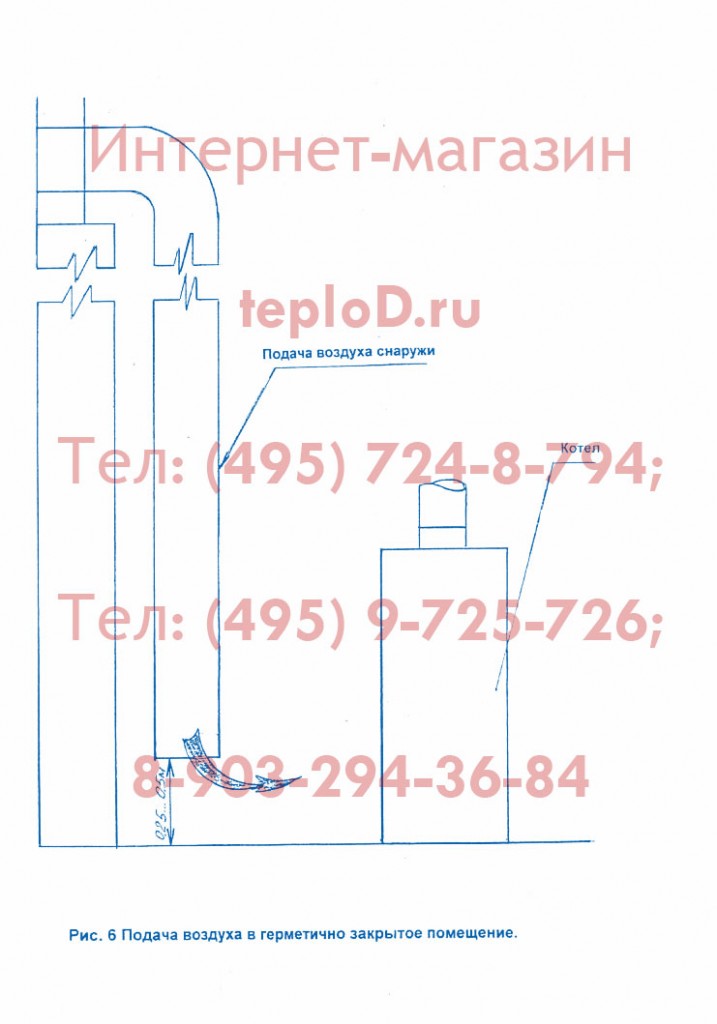

- Для герметически закрытых помещений свободная площадь сечения воздуховода должна выбираться из расчёта 1 кв.см. на каждые 225 Вт потребляемой мощности (мощности горелок) газовых приборов.

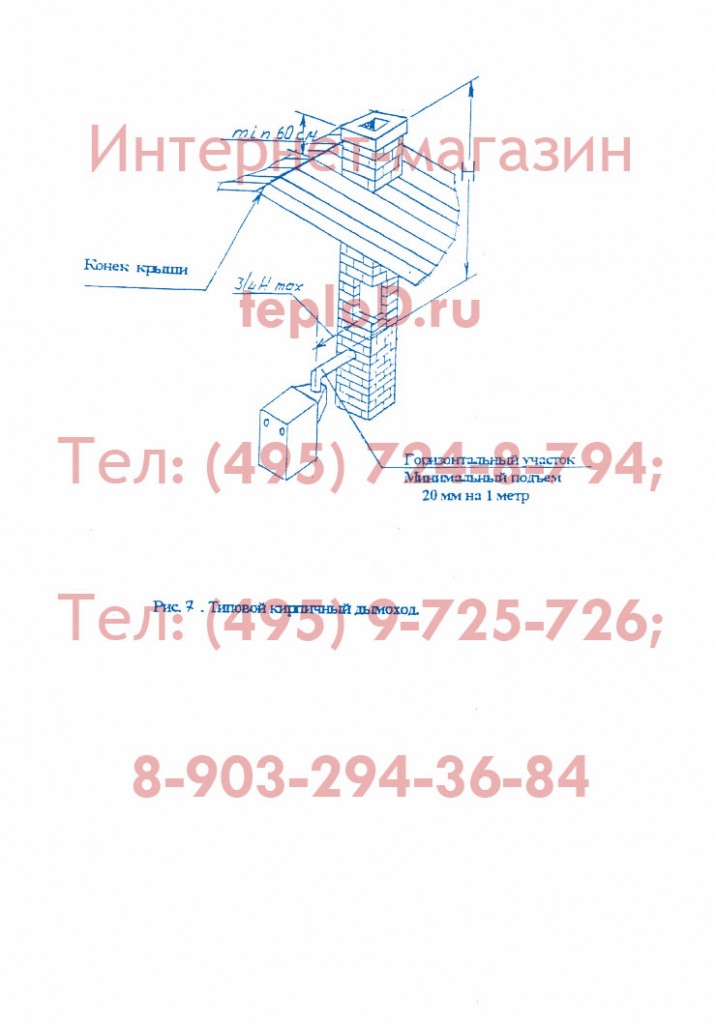

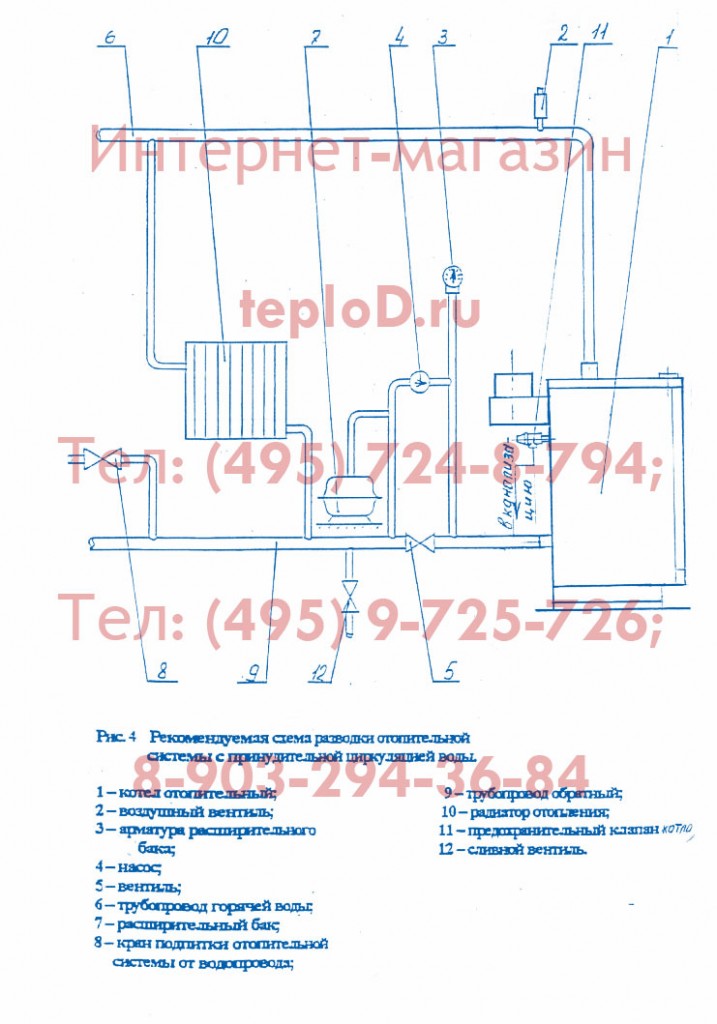

Рекомендуемая схема системы отопления приведена на рисунке 4 из раздела фотографии ПРИМЕЧАНИЕ. Котлы ИШМА – У 2 могут быть использованы и в других схемах отопления с применением самых различных устройств повышения эффективности, удобства пользования и безопасности эксплуатации. При выборе схем отопления рекомендуется обратиться к специалистам. ВНИМАНИЕ! При опрессовке подводящего газопровода автоматика должна быть отключена от газопровода (см. руководство по эксплуа- тации и паспорт на автоматику САБК - М (п.7.3.) Присоединение котла к трубопроводам не должно сопровождаться взаимным натягом труб и узлов котла. 5.10. Конструкция дымохода должна соответствовать требованиям местных стандартов строительства. Типовой кирпичный дымоход представлен на рисунке 7 из раздела фотографии. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ К обслуживанию допускаются лица, ознакомленные с устройством и правилами эксплуатации котла.
Во избежание несчастных случаев и порчи котла ЗАПРЕЩАЕТСЯ: - включать котёл детям и лицам, которые не ознакомлены с инструкцией по эксплуатации;
- эксплуатировать котёл с неисправной газовой автоматикой;
- применять в качестве теплоносителя вместо воды другие жидкости**;
- пользоваться горячей водой из отопительной системы для бытовых целей;
- применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- включать котёл при отсутствии тяги в дымоходе и без предварительного за полнения системы отопления водой;
- класть на котёл и трубопроводы и хранить вблизи легковоспламеняющиеся предметы (бумага, тряпки и т.д.);
- владельцу производить ремонт и переустановку котла, а также вносить в конструкцию какие-либо изменения.
При неработающем котле газовые краны должны быть закрыты. При обнаружении в помещении запаха газа немедленно выключите котёл, от кройте окна и двери, вызовите по телефону, находящемуся вне данного помещения, аварийную газовую службу. До её приезда и до устранения утечки газа не производите работ, связанных с огнём, искрообразованием (не включайте электроосвещение, не пользуйтесь газовыми и электрическими приборами, не зажигайте огня, не пользуйтесь телефоном и т.д.). В случае возникновения пожара немедленно сообщите в пожарную часть по телефону «01». При неправильном пользовании котлом возможно отравление газом или окисью углерода (угарным газом). Признаками отравления являются: тяжесть в голове, сильное сердцебиение, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание. Для оказания первой медицинской помощи пострадавшему вызовите скорую помощь по телефону «03» , вынесите пострадавшего на свежий воздух, тепло укутайте и не дайте заснуть, при потере сознания дайте понюхать нашатырный спирт и сделайте искусственное дыхание. В случае применения циркуляционного электронасоса надёжно заземлить трубопровод системы отопления. Изоляция проводов, корпус эл.двигателя, переключатель скоростей должны быть исправны. ПРИМЕЧАНИЕ: При прогреве котла и системы отопления до температуры воды на входе в котел менее 35С допускается образование конденсата на поверхности топки котла. При дальнейшем прогреве конденсатообразование прекращается. ПРИМЕЧАНИЕ: При кратковременной остановке котла рекомендуется п.7.4.1. и п. 7.4.3. не выполнять, а повернуть ручку РТВ в положение "ВЫКЛ." При этом газо-воздушная смесь на запальнике остается гореть, что облегчит дальнейший розжиг основной горелки. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. Наблюдение за работой котла возлагается на владельца, который обязан содержать котёл в чистоте и исправном состоянии.
Периодически (по необходимости) следует подпитывать систему отопления водой.
По окончании отопительного сезона рекомендуется промыть систему отопления раствором щелочи (0,5 кг кальцинированной соды на 10 л воды). ВНИМАНИЕ! Техническое обслуживание и ремонт котла производят работники газового хозяйства согласно «Инструкции по проведению технического обслуживания внутридомового газового оборудования». ГАРАНТИИ ИЗГОТОВИТЕЛЯ Предприятие-изготовитель гарантирует исправную работу котла в течение гарантийного срока при условии соблюдения правил транспортирования, хранения и эксплуатации, указанных в паспорте. Гарантийный срок эксплуатации котла – 30 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления – 36 месяца со дня получения котла потребителем. В течение гарантийного срока устранение неисправностей котла производится за счет завода – изготовителя специалистом газового хозяйства или представителем завода. О производстве ремонта должна быть сделана запись в приложении №2 «Руководства по эксплуатации». В случае выхода из строя в течении гарантийного срока какого-либо узла по вине завода изготовителя на основании талона на гарантийный ремонт специалист газового хозяйства совместно с владельцем котла должен составить акт по прилагаемому образцу, который вместе с дефектным узлом и с талоном на гарантийный ремонт высылается владельцем заводу по адресу:
Россия, 398510 Липецкая область, Липецкий район, с. Боринское ул. С – Щедрина, 31 – А. При отсутствии дефектного узла, талона на гарантийный ремонт и акта завод изготовитель претензий не принимает. Если в акте подтверждается, что поломка произошла по вине завода, на основании акта завод высылает владельцу исправный узел. Завод-изготовитель не несёт ответственности и не гарантирует работу котла в следующих случаях: - несоблюдение правил установки, эксплуатации, обслуживания котла;
- небрежного хранения, обращения и транспортирования котла владельцем или торгующей организацией;
- если монтаж и ремонт котла производились лицами, на то не уполномоченными;
- некачественного монтажа системы отопления или смонтированной без проекта;
- неисправностей, возникших в результате применения в качестве теплоносителя вместо воды бытовых антифризов;
- отсутствует штамп торгующей организации в талоне на гарантийный ремонт и свидетельстве о продаже.
Работы по техническому диагностированию выполняют специализированные организации, имеющие разрешительные документы Ростехнадзора. Срок службы котла до списания – не менее 15 лет.
** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов» согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию. Перед заливом нового теплоносителя тщательно проверить все узлы соединений и промыть систему.
ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризатипа «Арктика» и других теплоносителей на основе этиленгликоля. На данной странице использованы материалы сайта производителя ОАО «Боринское» |
