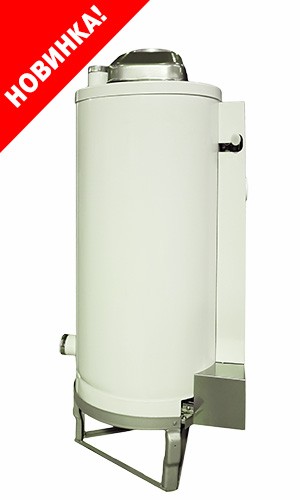

Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС).
ПРИМЕЧАНИЕ. Перед эксплуатацией аппарата внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.
Нарушение правил эксплуатации, указанных в руководстве, может привести к несчастному случаю и вывести аппарат из строя.
ВНИМАНИЕ! При покупке аппарата требуйте заполнения торгующей организацией талонов на гарантийный ремонт, проверьте комплектность и товарный вид аппарата.
После продажи аппарата покупателю завод - изготовитель не принимает претензий по некомплектности и механическим повреждениям.
В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л.
Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом - 65”.
Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода - изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А).
Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.
ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией аппарата, которые связаны с его постоянным техническим усовершенствованием.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметры |
Обозначение |
АОГВ-17,4-3
Универсал |
АКГВ-17,4-3
Универсал |
АОГВ-23,2-3
Универсал |
АКГВ-23,2-3
Универсал |
АОГВ-29-3
Универсал |
АКГВ-29-3
Универсал |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее:
- в режиме отопления
- в режиме ГВС |
88
- |
88
80 |
88
- |
88
80 |
89
- |
89
80 |
Вид газа
- природный по ГОСТ 5542-87
- сжиженный по ГОСТ 20448-80 |
+
+ |
+
+ |
+
+ |
+
+ |
+
+ |
+
+ |
Давление газа, Па (мм вод.ст.) природного:
- номинальное
- минимальное / максимальное
сжиженного:
- номинальное
- минимальное / максимальное |
1274 (130)
635 (65) / 1764 (180)
2940 (300)
1960(200) / 3528(360) |
| Номинальная тепловая мощность, Вт (Ккал/ч) |
17445
(15000) |
17445
(15000) |
23260
(20000) |
23260
(20000) |
29075
(25000) |
29075
(25000) |
| Отопление помещений с теплопотерями Вт, не более, |
14500 |
14500 |
19500 |
19500 |
24500 |
24500 |
| Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 |
100÷140 |
100÷140 |
140÷200 |
140÷200 |
200÷250 |
200÷250 |
| Расход газа: |
| - природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более |
1,87 |
1,87 |
2,55 |
2,55 |
3,18 |
3,18 |
| -сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более |
0,65 (1,3) |
0,65 (1,3) |
0,87 (1,74) |
0,87 (1,74) |
1,085 (2,17) |
1,085 (2,17) |
Разрежение в дымоходе, Па (мм вод.ст.)
минимальное / максимальное |
2,94 (0,3) / 29,4 (3,0) |
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более |
70 |
| Время розжига, сек., не более |
60 |
Индекс окиси углерода, об. %,
не более |
0,05 |
| Диапазон поддержания темпера-туры воды в теплообменнике, °С |
50÷90 |
| Тип горелки |
Инжекционный |
| Вместимость бака, л |
64 |
61 |
62 |
59 |
60 |
57 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм |
135±2 |
135±2 |
135±2 |
135±2 |
140±2 |
140±2 |
Присоединительная резьба штуцеров для:
- подачи газа
- подвода и отвода воды к
отопительной части
- подвода и отвода воды к части ГВС |
G¾
G2
- |
G¾
G2
G½ |
G¾
G2
- |
G¾
G2
G½ |
G¾
G2
- |
G¾
G2
G½ |
| Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее |
- |
5,4 |
- |
7,1 |
- |
8,9 |
Давление воды перед аппаратом в системе ГВС, кПа (кг/см2)
- максимальное
- минимальное |
-
- |
588 (6,0)
14,7 (0,15) |
-
- |
588 (6,0)
14,7 (0,15) |
-
- |
588 (6,0)
14,7 (0,15) |
| Давление воды в системе отопления, кПа, не более |
200 |
| Расстояние от пола до оси входного патрубка газопровода, мм |
716±5 |
| Расстояние от пола до конца выходного патрубка теплообмен-ника, мм |
1050±5 |
| Расстояние от пола до оси вход-ного патрубка теплообменника, мм |
292±5 |
| Расстояние от пола до оси входного патрубка змеевика, мм |
- |
587±5 |
- |
587±5 |
- |
587±5 |
| Расстояние от пола до оси выходного патрубка змеевика, мм |
- |
927±5 |
- |
927±5 |
- |
927±5 |
Габаритные размеры, мм:
высота х ширина х глубина |
1050±5 × 420±5 × 480±5 |
| Масса аппарата (без упаковки), кг, не более |
49 |
57 |
52 |
60 |
55 |
63 |
ПРИМЕЧАНИЕ. Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ.
ВНИМАНИЕ! Во избежание несчастных случаев и порчи аппарата ЗАПРЕЩАЕТСЯ:
- включать аппарат лицам, не прошедшим специальное обучение (инструктаж) и детям;
- применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- включать аппарат при отсутствии тяги в дымоходе и без предварительного заполнения системы отопления и аппарата водой;
- нажимать кнопку пусковую и вращать ручку регулировочную температуры нагрева воды без надобности;
- удерживать кнопку пусковую в нижнем положении при помощи каких-либо приспособлений;
- настраивать ручку регулировочную на температуру выше 90 0;
- поворачивать ручку регулировочную для перевода с имеющейся температуры на более низкую при неостывшей (до 60 0С) воде в баке аппарата;
- стучать по горелке, автоматике, поворачивать ручку газового крана, ручку регулировочную с помощью ключей, плоскогубцев и других инструментов;
- класть на аппарат и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т.п.);
- производить сушку белья возле аппарата и на трубопроводах;
- класть на аппарат или вблизи от него пожароопасные вещества и материалы;
- пользоваться неисправным аппаратом;
- владельцу производить ремонт и переустановку аппарата, а также вносить в конструкцию какие-либо изменения.
ВНИМАНИЕ! Запрещается в аппаратах АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал применение в отопительной системе в качестве теплоносителя вместо воды антифриза.
ПРИМЕЧАНИЕ. Избегайте применения в аппаратах АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал низкокачественного (поддельного) антифриза, так как это ведет к появлению шума (стука) в баке при работе аппарата.
ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию аппарата производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за аппаратом с внесением записи в контрольный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется.
Профилактический осмотр и ремонт аппарата производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.
Наблюдение за работой аппарата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии.
ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ
| Наименование работ |
Периодичность выполнения работ |
| 1 |
2 |
| Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра |
По мере необходимости |
| Проверка плотности всех соединений |
При каждом посещении по графику технического обслуживания |
| Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя |
По мере необходимости, но не реже одного раза в год |
| Разборка и смазка крана газового |
По мере необходимости (в случае заедания) |
| Очистка термопары от нагара |
По мере необходимости |
| Проверка работоспособности автоматики по тяге и перегреву |
То же |
| Проверка работы автоматики безопасности по пламени и терморегулятора |
То же |
| Проверка работы пьезорозжига |
То же |
| Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом |
То же |
| Очистка турбуляторов от сажи |
По мере необходимости.
Обгорание нижних концов турбуляторов в процессе работы на длину 50 ч 70 мм не влияет на работу изделия и не является дефектом |
| Смена мелких деталей и ремонт |
По мере необходимости |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Аппарат соответствует требованиям ГОСТ 20219-74, ТУ 1-01-0893-90.
Срок гарантии составляет 36 месяцев со дня продажи, но не более 48 месяцев со дня выпуска аппарата заводом - изготовителем (12 месяцев – предпродажное хранение). При отсутствии штампа торгующей организации гарантийный срок (36 месяцев) исчисляется с даты выпуска аппарата.
Завод-изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве.
ВНИМАНИЕ! Гарантийный ремонт аппарата не производится в следующих случаях:
- - несоблюдение требований безопасности;
- - несоблюдение правил монтажа и подключения аппарата;
- - несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за аппаратом;
- - небрежность хранения, обращения, транспортировки аппарата владельцем или торгующей организацией;
- - применение в аппаратах АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал в качестве теплоносителя вместо воды любой другой жидкости;
- - а также по другим причинам, не зависящим от завода-изготовителя.
Аппарат принимается на гарантийный ремонт при соблюдении следующих требований:
- - работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем аппарата составляет акт, в котором указывает следующее:
- - наименование аппарата;
- - заводской номер;
- - дату выпуска;
- - дату продажи;
- - описание дефекта;
- - предварительную причину его возникновения.
Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем аппарата заводу-изготовителю по адресу:
140184, Россия, Московская область, г. Жуковский, ул. Заводская, 3 ОАО «Жуковский машиностроительный завод». Тел. сервисной службы: (495) 556-68-22, (496 - 48) 7-42-25
ВНИМАНИЕ! При нарушении указанных требований в гарантийный ремонт заводом-изготовителем не производится.
Если при проверке специалистами завода - изготовителя подтверждается, что указанная в акте поломка произошла по вине завода-изготовителя, то завод- изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов.
По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей аппарата не по вине завода-изготовителя владельцу следует обратиться в службы газового хозяйства, сервисную службу завода - изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ.
Средний срок службы аппарата – не менее 14-ти лет.
ВНИМАНИЕ! Для аппарата АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал срок службы аппарата значительно сокращается при применении в качестве теплоносителя вместо воды бытовых антифризов Hot Blood, “Dixis”, «Теплый дом-65» и других аналогичных им низкозамерзающих жидкостей.
Возможно появление шума (стука) в баке при работе аппарата.
ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризов “Арктика”, ”Ассол”, ”Буртас” и аналогичных им.
