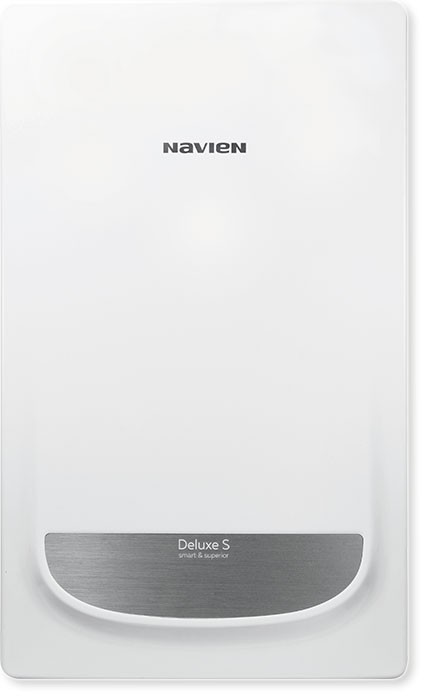

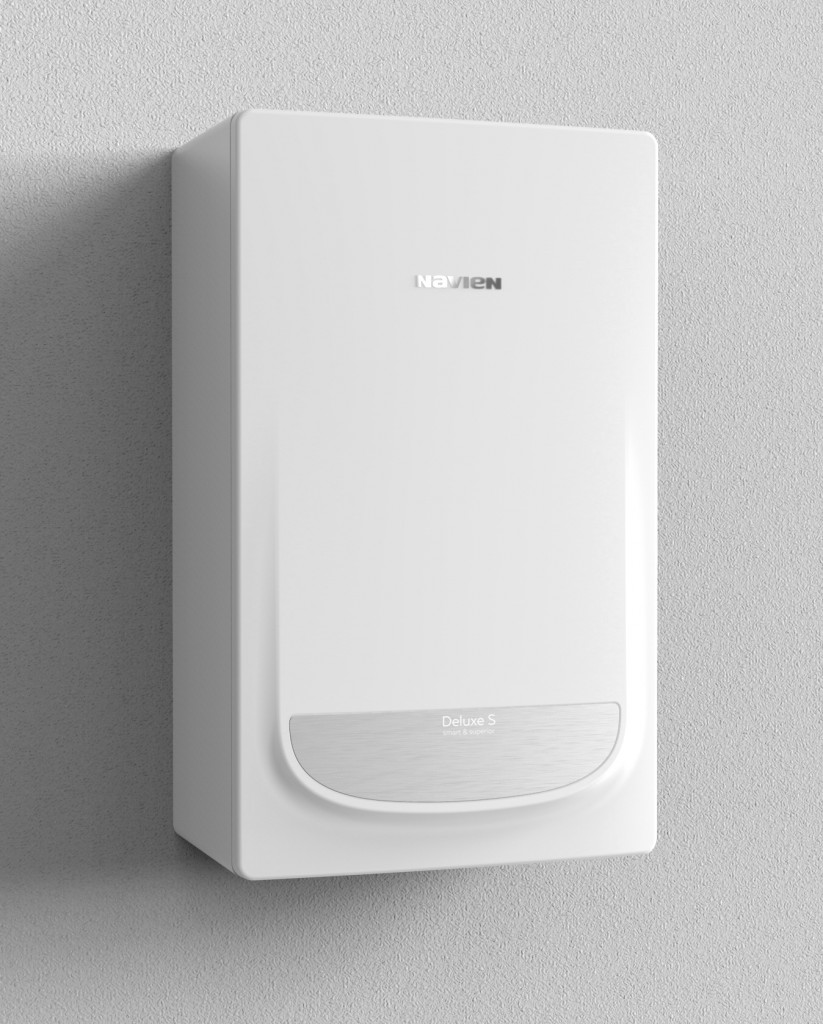

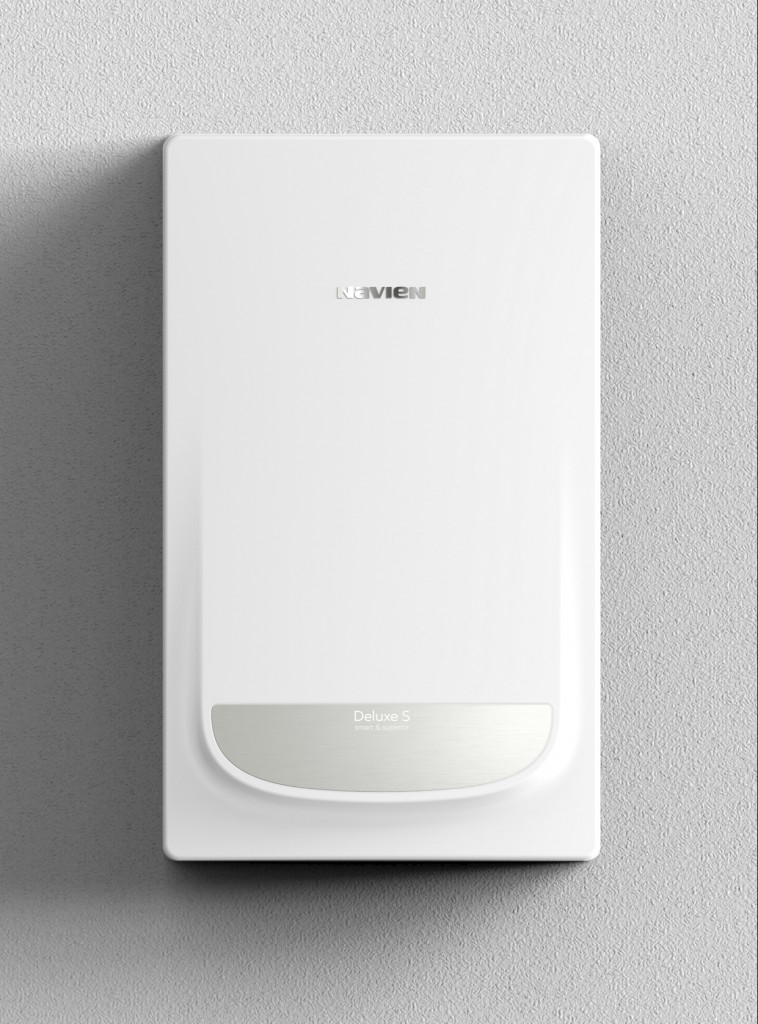

Руководство Navien Deluxe S Описание серии
В модели Deluxe S были сохранены преимущества первого поколения – это вентилятор с изменяемой частотой вращения, дифференциальный датчик давления воздуха, защита контроллера от перепадов напряжения SMPS-чипом и также как и с первым поколением в комплекте с котлом поставляется выносной пульт управления.

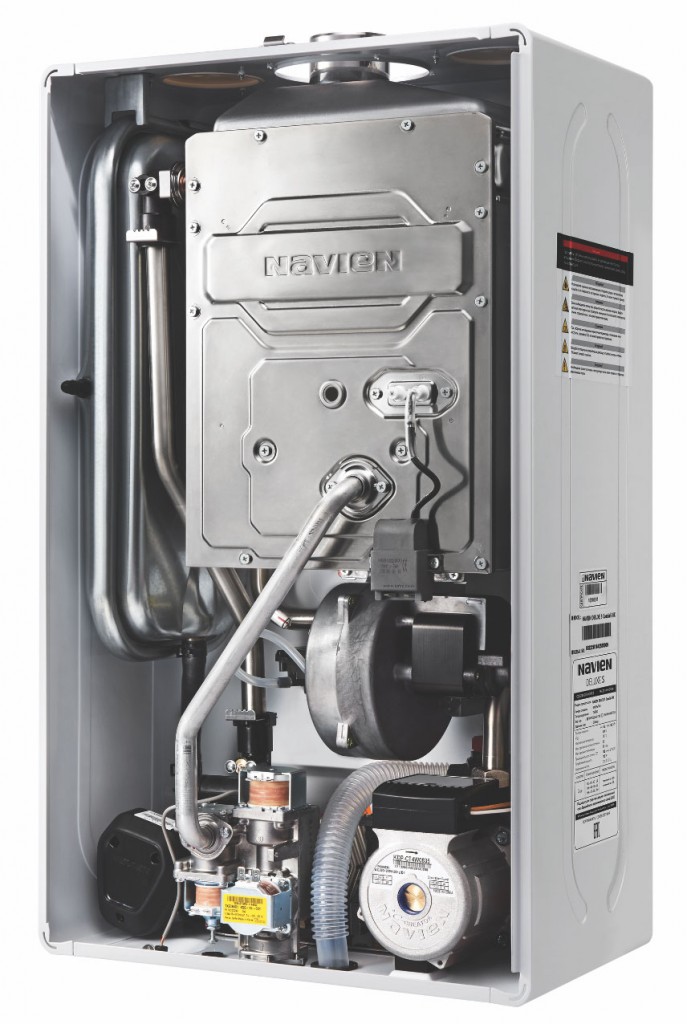

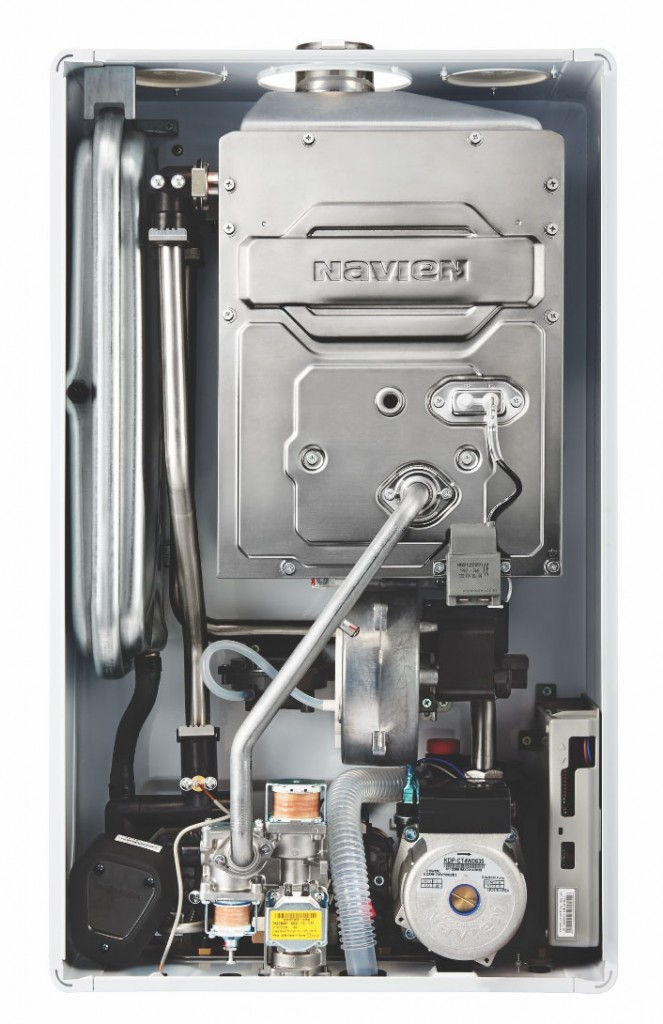

Значительные изменения коснулись гидравлических компонентов, намного упрощен процесс снятия таких узлов как: вторичный теплообменник, трехходовой клапан а также узлы гидрогруппы. Кроме того, был изменен принцип контроля наличия теплоносителя в отопительном контуре: компания отказалась от датчика протока в контуре отопления и заменила его датчиком давления теплоносителя.
Были изменены присоединительные размеры камеры сгорания к дымоходу, и сейчас для подключения коаксиального комплекта диаметром 60/100 не требуется переходник с 75-го диаметра, а это значит что к нашим котлам теперь подходит универсальный дымоход и нет необходимости приобретать специальный коаксиал Navien.
Техгические характеристики
| Модель |
DELUXE S 13K |
DELUXE S 16K |
DELUXE S 20K |
DELUXE S 24K |
DELUXE S 30K |
DELUXE S 35K |
DELUXE S 40K |
|
Габаритные размеры
|
(ВхШхГ), мм
|
665 х 400 х 255
|
665 х 440 х 255
|
|
Вес (без воды)
|
кг
|
26
|
27
|
|
Тип топлива
|
Природный газ / Сжиженный газ
|
|
Макс. отапливаемая площадь
|
м2
|
до 130
|
до 160
|
до 200
|
до 240
|
до 300
|
до 350
|
до 400
|
|
ГВС
|
да
|
|
Тип установки
|
Настенный
|
|
Цена (РРЦ)
|
рублей
|
По запросу
|
|
Категория
|
II2H3P
|
|
Исполнение
|
C13, С43, С53
|
|
Назначение
|
Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС)
|
|
КПД
|
%
|
91,2
|
91,4
|
91,3
|
91,4
|
91,5
|
92,0
|
|
Тепловая мощность ОВ
|
кВт
|
8,0-13,0
|
8,0-16,0
|
8,0-20,0
|
8,0-24,0
|
12,0-30,0
|
12,0-35,0
|
12,0-40,0
|
|
Тепловая мощность ГВС
|
кВт
|
24
|
35
|
|
Температура нагрева ОВ
|
°C
|
40-80
|
|
Температура нагрева воды в системе ГВС
|
°C
|
30-60
|
|
Рабочее давление ГВС min / max
|
бар
|
0,3 - 8,0
|
|
Производительность ГВС, ∆T=25°C
|
л/мин
|
13,8
|
17,2
|
20,1
|
|
Производительность ГВС, ∆T=40°C
|
л/мин
|
8,6
|
10,8
|
12,5
|
|
Расход природного газа (min / max)
|
м3
|
0,86/1,40
|
0,86/1,72
|
0,86/2,15
|
0,95/2,58
|
1,27/3,23
|
1,27/3,77
|
1,27/4,39
|
|
Расход сжиженного газа (min / max)
|
кг/час
|
0,71/1,16
|
0,71/1,43
|
0,71/1,79
|
0,71/2,15
|
1,06/2,69
|
1,06/3,14
|
1,06/3,58
|
|
Давление природного газа на входе
|
м3
|
10-25
|
|
Давление сжиженного газа на входе
|
кг/час
|
28-37
|
|
Напряжение и частота
|
В / Гц
|
230 / 50
|
|
Потребляемая мощность
|
Вт
|
150
|
|
Диаметр труб системы дымоудаления
|
мм
|
60 / 100 (80 / 80)
|
|
Присоединительные размеры ОВ
|
дюйм
|
G 3/4"
|
|
Присоединительные размеры ГВС
|
дюйм
|
G 1/2"
|
|
Присоединительные размеры Газа
|
мм
|
G 3/4"
|
|
