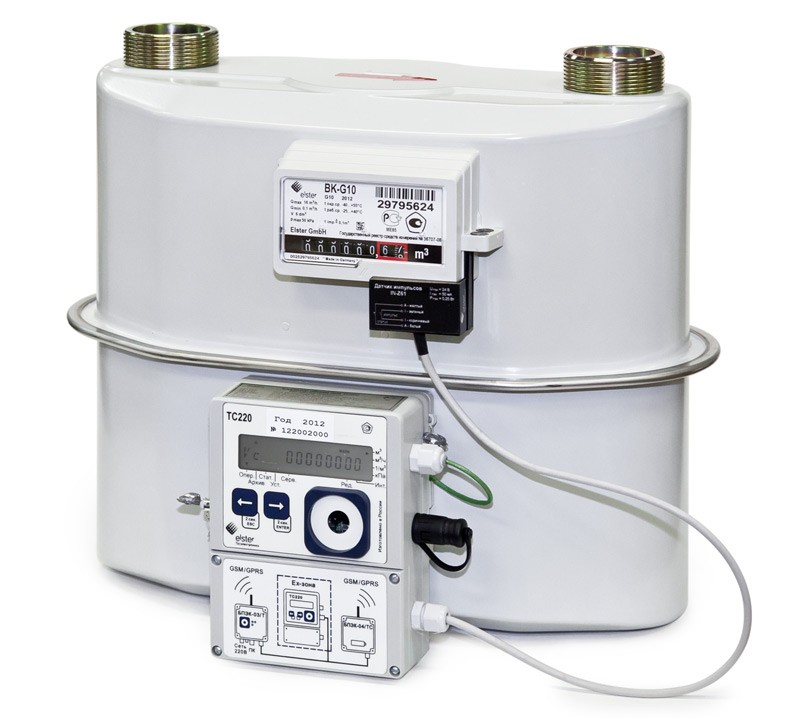

СГ-ТК-Д25 (корпус) Комплекс для измерения количества газа

Главная / Нет в продаже / Разное / Измерительные комплексы газа
СГ-ТК-Д25 (корпус) Комплекс для измерения количества газа
На складе: на заказ

Тип: Газовый

Бренд: Elster

Производитель: Elster-Gmbh Германия/Россия

Масса, кг: 6,7
Расход, м3/ч: до 25
Исполнение: Слева-направо

Межосевое расстояние, мм: 280
Размеры резьбы штуцеров, дюйм: 2’

Габаритные размеры: 405x350x260

Комплексы СГ-ТК, модификации СГ-ТК-Д (на базе диафрагменных счетчиков газа ВК), предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов  в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции  диафрагменного (ВК) счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.

Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013) в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.


— ваша оценка товара

не определена


Описание товара

Основные характеристики

  • Диапазон рабочих расходов: для модификаций СГ-ТК-Т на базе счетчика СГ: от 8 м³/ч до 4000 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
    • для модификаций СГ-ТК-Д: от 0,016 м³/ч до 160 м³/ч (диапазон рабочих расходов Qmin/Qmax 1:160).
  • Погрешность измерения комплекса исполнения СГ-ТК-Д на базе счетчика ВК:
    • диапазон расходов от 0,1 Qnom до Qmax: ±1,6%;
    • диапазон расходов от Qmin до 0,1 Qnom: ± 2,2%.
  • Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
  • для исполнения СГ-ТК-Д (со счётчиком газа типа ВК): до 0,05 МПа;
    Диапазон температур окружающей среды комплекса СГ-ТК: от −30°C до +60°C.
  • Межповерочный интервал 5 лет.
  • Взрывозащищённость:
    Комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».

Интерфейс

  • Комплексы имеют оптический интерфейс локального доступа.
  • Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232/RS485, а так же возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Выполняемые функции

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
  • Интерфейс дистанционного доступа - RS232/RS485;
  • Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК ТС», «СОДЭК Стандарт» или «СОДЭК Экстра»;
  • Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС;
  • Передача SMS сообщений.

Дополнительное оборудование:

Дополнительные приборы (в комплект поставки не входят):

Внимание! Дополнительные приборы (за исключением БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

  • Программный комплекс «СОДЭК® ТС™» версия 6.х — предназначен для сбора данных только с температурных корректоров серии ТС в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
  • Программный комплекс «СОДЭК® Стандарт™» версия 6.х — предназначен для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
  • Программно-технический комплекс «СОДЭК® Экстра™» — предназначен для сбора данных с большого количества корректоров ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM/GPRS каналам).

По согласованию с Заказчиком возможна поставка оборудования:

  • фильтра газа ФГ16, который устанавливается перед комплексами СГ-ТК;
  • комплект прямых участков КПУ для комплексов СГ-ТК для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
  • СГ-ТК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.
