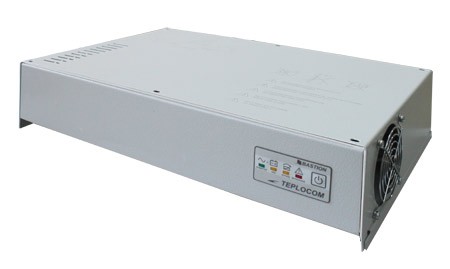

Источник бесперебойного питания TEPLOCOM-1000 предназначен для непрерывного электроснабжения многоконтурных систем индивидуального отопления с автозапуском, оснащенных циркуляционными электронасосами, он обеспечит ваше отопительное оборудование качественным электропитанием, защитит его от сетевых неполадок и предотвратит выход оборудования из строя.
Источник обеспечивает бесперебойное электропитание следующих узлов отопительной системы:
- горелочных устройств
- циркуляционных насосов любых типов
- систем аварийного отключения газа (САОГ)
- автоматики котлов и других устройств, не терпящих даже мгновенного пропадания электроэнергии
Полный автомат:
- заряд и защита аккумуляторов
- защита нагрузки
- автозапуск
Длительный резерв:
- зависит только от емкости аккумуляторов
Таблица примерного времени резерва, час.
| Емкость АКБ, Ач |
Нагрузка, ВА
|
| 100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 2х40 |
9,37 |
4,06 |
2,31 |
1,51 |
1,36 |
1,22 |
1,07 |
0,53 |
0,39 |
0,34 |
| 2х65 |
16,15 |
7,12 |
4,40 |
3,02 |
2,29 |
1,56 |
1,44 |
1,36 |
1,28 |
1,11 |
| 2х100 |
27,11 |
11,55 |
7,33 |
5,23 |
4,12 |
3,05 |
2,44 |
2,22 |
2,01 |
1,49 |
| 2х120 |
32,37 |
14,52 |
9,44 |
6,10 |
5,11 |
4,12 |
3,14 |
2,51 |
2,33 |
2,15 |
| 2х150 |
40,47 |
17,40 |
11,24 |
8,19 |
5,57 |
5,07 |
4,17 |
3,28 |
2,57 |
2,42 |
| 2х200 |
54,23 |
24,48 |
15,47 |
11,27 |
9,09 |
6,50 |
5,45 |
5,08 |
4,31 |
3,54 |
Примечание: время работы в значительной степени может отличаться от полученных значений, в зависимости от типа производителя АКБ, а также от остаточной емкости АКБ.
Преимущества
- Большая мощность подключаемой нагрузки — 700 Вт или 1000 ВА. (Обычно нагрузкой являются плата управления котла, система розжига, несколько циркуляционных насосов, САОГ). Прибор работает с учетом кратковременных больших пусковых токов.
- Отсутствие задержек при переходе в автономный режим (котел никогда не выключится при изменении режима электропитания).
- Неизменная синусоидальная форма сигнала в сетевом и автономных режимах (важно для работы циркуляционных насосов).
- Автоматическое шунтирование (BYPASS)
- Работа в режиме ONLINE
- Защита от скачков напряжения и высокочастотных помех (способных повредить дорогую чувствительную бытовую технику).
- Неизменная частота выходного напряжения. Изменение частоты плохо влияет на работу контроллеров (они не включаются) и электромоторов.
- Способность обеспечить время резервирования до нескольких суток.
Технические характеристики
| 1 |
Номинальная мощность |
Полная, ВА |
1000 |
| Активная, Вт |
800 |
| 2 |
Входные параметры |
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В |
155±5%...295±5% |
| 3 |
Диапазон частоты входного напряжения (автоматическое определение входной частоты), Гц |
45±0,5...55±0,5 |
| 4 |
Коэффициент входной мощности, не менее |
0,98 |
| 5 |
Мощность, потребляемая от сети, не более, ВА |
1100 |
| 6 |
Выходные параметры |
Характеристики выходного напряжения |
220В±3%; 50Гц±1% |
| 7 |
Статическая точность выходного напряжения при изменении нагрузки в пределах 100% |
±2% |
| 8 |
Форма выходного напряжения |
синусоидальная |
| 9 |
Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более |
линейная нагрузка |
4 |
| нелинейная нагрузка |
7 |
| 10 |
КПД при полной нагрузке, %, более |
режим «ОСНОВНОЙ» |
87 |
| режим «РЕЗЕРВ» |
85 |
| 11 |
Перегрузочные способности инвертора |
< 101% |
длительно без перехода на Bypass |
более 100%, но
менее 110% |
120 с |
| более 110% |
1 с |
| Максимальный коэффициент пиковой импульсной нагрузки |
3:1 |
| точка восстановления |
<90% |
| 12 |
Время переключения из режима «ОСНОВНОЙ» |
в режим BYPASS, мс, не более |
4 |
| в режим питания от АКБ («РЕЗЕРВ»), мс |
0 |
| 13 |
Тип, количество и емкость рекомендуемых аккумуляторов:
герметичные, необслуживаемые, свинцово-кислотные* |
12В /от 40 А*ч – 2 шт. |
| 14 |
Ток заряда АКБ, А |
7 |
| 15 |
Габариты (ШхГхВ), мм |
442х303х102 |
| 16 |
Масса, нетто (брутто) кг, не более |
6,5 (6,8) |
| 17 |
Рабочие условия эксплуатации:
- температура окружающей среды: 0…+40 °С**
- относительная влажность воздуха (без конденсации) до 95%
- отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
- высота над уровнем моря, не более 1500м*** |
| 18 |
Температура хранения |
-15…+40 °С |
 |
Микропроцессорное управление |
 |
Аварийный «байпас» |
 |
Чистый синус на выходе |
 |
Легкосъемные ножки в комплекте, никаких винтов, шайб и гаек |
 |
Настенное крепление в 4-х положениях для профессионального применения |
 |
Длительный резерв |
|
