Аппарат отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 ЭКОНОМ предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппарат комбинированный газовый бытовой с водяным контуром АКГВ-11,6-3 ЭКОНОМ предназначен для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления и горячего водоснабжения (ГВС).
Аппарат работает на природном и сжиженном газах.
Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.
Давление в СО в рабочем состоянии (при температуре теплоносителя в СО от 60 до 80 °С) должно быть не более 1,5 кгс/см2.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Наименование |
АОГВ
|
АКГВ |
| Тепловая мощность горелки |
11,6 кВт
|
| Отапливаемая площадь |
до 110 м²
|
| Давление природного газа |
1274 nom / 635 min / 2500 max, Па
|
| Давление сжиженного газа |
2940 nom / 1960 min / 3528 max, Па
|
| Расход природного газа |
1,3 м³/ч (d1.15мм)
|
| Расход сжиженного газа |
0,86 м³/ч (d0.75мм)
|
| КПД при отоплении / ГВС, не менее |
|
86/80 %
|
| Давление воды в сист. отопления |
200 кПа
|
| Давление воды ГВС min/max |
-
|
14,7/588 кПа
|
| Расход воды ГВС при Dt=35°С |
-
|
3,8 л/мин
|
|
Наружный диаметр газоотвода
|
114 мм
|
| Присоединение газа / отопления / ГВС |
G¾ / G1½ / -
|
G¾ / G1½ / G½ |

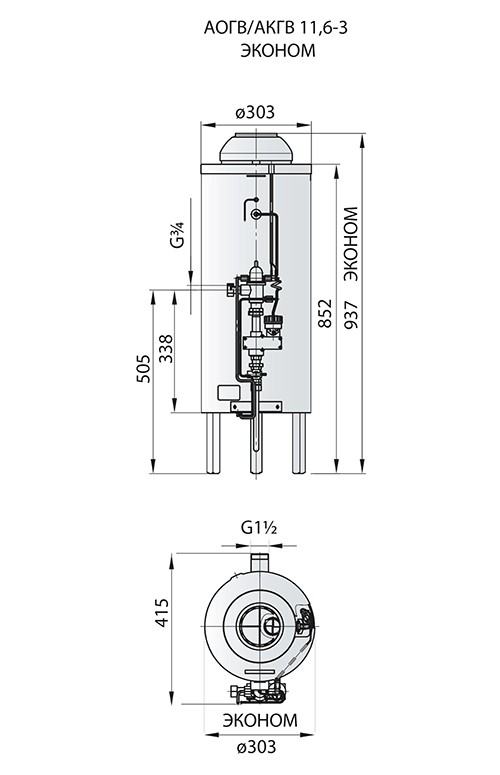

| Габаритные размеры |
937×305×415 мм
|
| Масса котла (без упаковки) |
26,2 кг
|
28,9 кг
|
| Масса котла (с упаковкой) |
31,2 кг
|
33,9 кг
|
УСТРОЙСТВО АППАРАТА
Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого находятся клапаны и система рычагов, электромагнита, и служит для подачи газа к запальнику и горелке, регулирования температуры теплоносителя и автоматического отключения подачи газа при:
- погасании запальника;
- отсутствии тяги в дымоходе;
- падении давления газа в сети ниже допустимого или прекращении подачи газа.
Тягопрерыватель предназначен для автоматической стабилизации величины разрежения в топке аппарата, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке аппарата. Для успешной работы дверца тягопрерывателя должна легко вращаться на оси.
Автоматика регулирования температуры теплоносителя состоит из узла “термобаллон-сильфон”, установленного внутри бака аппарата и системы рычагов с клапаном, расположенных в блоке автоматики. На корпусе блока закреплена гайка регулировочная, вращая которую можно настраивать автоматику на температуру от 50 °С до 90 °С.
Автоматика по тяге состоит из датчика тяги, укрепленного на крышке бака и кабеля, соединяющего датчик тяги с коробкой магнитной.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ.
Во избежание несчастных случаев и порчи аппарата
ЗАПРЕЩАЕТСЯ:
включать аппарат лицам, не прошедшим специальное обучение (инструктаж) и детям;
- применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- включать аппарат при отсутствии тяги в дымоходе и без предварительного заполнения СО и аппарата теплоносителем;
- нажимать кнопку пусковую и вращать гайку регулировочную без надобности;
- удерживать кнопку пусковую в нижнем положении при помощи каких-либо приспособлений;
- настраивать гайку регулировочную на температуру теплоносителя выше 90 °С;
- поворачивать гайку регулировочную для перевода с имеющейся температуры на более низкую при неостывшем (до 50 °С) теплоносителе в баке аппарата;
- стучать по горелке, автоматике, поворачивать ручку крана газового, гайку регулировочную с помощью ключей, плоскогубцев и других инструментов;
- класть на аппарат и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т. п.);
- производить сушку белья возле аппарата и на трубопроводах;
- располагать вблизи аппарата пожароопасные вещества и материалы;
- пользоваться неисправным аппаратом;
- владельцу производить ремонт и переустановку аппарата, а также вносить в конструкцию изменения.
- Следите, чтобы дети не приближались к аппарату.
|
