АОГВ-11,6-3 Eurosit (Сит) - газовый котел ОАО "Боринское" (Боринский)

Главная / Котлы / Газовые / ОАО "Боринское" - Липецк / АОГВ, АКГВ
Рейтинг товара:
АОГВ-11,6-3 Eurosit (Сит) - газовый котел ОАО "Боринское" (Боринский) сравнить
На складе: есть

Тип: Газовый

Автоматика: 630 EUROSIT

Номинальная тепловая мощность, кВт: 11.6

Камера сгорания: открытая

Производитель: ОАО «Боринское», г.Липецк

Розжиг: Пьезоэлектрический

Теплообменник: Стальной

Тип установки: Напольный

Число контуров: одноконтурный

Диаметр дымохода, мм: 115

КПД, %: 89
Масса, кг: 40
Отапливаемая площадь до, кв.м: 90

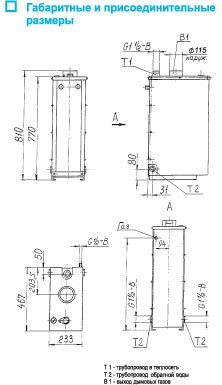

Габаритные размеры: 810х233х467
11,6 кВт, одноконтурный, стальной теплообменник, 90 м2, 810х233х467, 40 кг, переводятся на сжиженый газ
Руководство по эксплуатации газового котла ОАО   Руководство по эксплуатации газового котла ОАО "Боринское" АОГВ 11-3

— ваша оценка товара

30 600руб.


Описание товара

НАЗНАЧЕНИЕ

Аппарат предназначен для теплоснабжения жилых помещений и зданий ко ммунально-бытового назначения, оборудованных системами водяного отопления с высотой столба воды в водяном контуре не более 6,5 м.
Аппарат предназначен для постоянной работы на природном газе по ГОСТ 5542-87.
Аппарат изготовлен в климатическом исполнении УХЛ, категории 4,2 по ГОСТ 15150-69.

Характеристики Устройства для обеспечения безопасности

  1. Специальная конструкция теплообменника, применение качественного материала:
     а) долговечность;
     б) высокий КПД;
     в) надежность.
  2. Горелка из нержавеющей стали POLIDORO
  3. Контроль температуры
  4. Удобство монтажа и обслуживания
  5. Полимерное окрашивание
  6. Надежность
  7. Ремонтропригодность
  8. Компактность
  9. Возможность перевода (по рекомендациям) на пропан-бутан
  1. Клапан газовый EUROSIT 630
  2. Терморегулятор, предотвращающий перегревание теплообменника
  3. Отключение подачи газа в случае погасания (контроль пламени)
  4. Стабилизатор тяги при порывах ветра
  5. Низкая температура облицовки котла

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра или размера Величина
АОГВ– 11,6-3
1. Топливо Природный газ
2. Номинальное давление природного газа перед блоком автоматики, Па ( мм.вод.ст.) 1274 (130)
Диапазон давления природного газа, мм.вод.ст. 65…180*1
3. Объемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более  0,05
4. Коэффициент полезного действия аппарата, % не менее  89
5. Теплоноситель  вода
6. Параметры теплоносителя, не более:
- абсолютное давление, МПа;   0,1
- максимальная температура, ºС  95
- карбонатная жесткость, мг-экв/кг, не более  0,7
- содержание взвешенных веществ  отсутствует
7. Номинальная тепловая мощность автоматического горелочного устройства, кВт 11,6
8. Размер штуцера для подвода газа:
- условный проход Ду, мм 15
- резьба по ГОСТ 6357 – 81, дюйм G ½ -В
9. Параметры автоматики безопасности
- время отключения подачи газа на
запальную и основную горелки, сек
60
- при прекращении подачи газа или отсутствии
пламени на запальной горелке, не более
60
- при отсутствии тяги в дымоходе, не более не менее  10
10. Разрежение в дымоходе за аппаратом, Па от 2,94 до 29,4
мм. вод. ст. от 0,3 до 3,0
11. Условный проход водяных присоединительных патрубков Ду, мм 40
- резьба по ГОСТ 6357 – 81, дюйм G 1 ½ -B
12. Масса аппарата, кг, не более  40
13. Отапливаемая площадь, кв.м., не более  60
14. Ёмкость бака теплообменника, литр  20,4
15. Расход газа, м3 /ч  1,2
16. Максимальная температура отходящих в дымоход продуктов сгорания, °С (придавлении газа 180 мм.вод.ст.)   130
*1 ПРИМЕЧАНИЕ. Аппарат защищен от аварийной подачи входного давления газа до 500 мм. вод. ст. конструкцией газового клапана.



РАЗМЕЩЕНИЕ И МОНТАЖ

Размещение и монтаж аппарата, а также подводка к нему газа производится специализированной строительно-монтажной организацией по проекту, согласованному с эксплуатационным предприятием (трестом) газового хозяйства.

Помещение, где устанавливается аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.

Температура помещения, в котором устанавливается аппарат, не должна быть ниже +5 ºС.

Выбор места под установку аппарата производить в соответствии с указаниями мер безопасности, изложенными в разделе 7 настоящего паспорта.

Аппарат устанавливается у несгораемых стен на расстоянии не менее 10 см от стены.

  1. При установке аппарата у трудносгораемой стены её поверхность должна быть изолирована стальным листом по листу асбеста толщиной не менее 3 мм, выступающим на 10 см за габариты корпуса. Перед аппаратом должен быть проход шириной не менее 1 метра.
  2. При установке аппарата на сгораемом полу пол должен быть изолирован стальным листом по листу асбеста толщиной не менее 3 мм. Изоляция должна выступать за габариты корпуса на 10 см.

Перед началом монтажа необходимо провести расконсервацию аппарата, проверить правильность его сборки в соответствии с рис. 1 и рис. 8 настоящего паспорта, и убедиться в надежном и полном закреплении всех деталей и сборочных единиц.

Присоедините аппарат к дымоходу, газопроводу и трубам системы отопления. Соединительные трубы трубопроводов должны быть точно подогнаны к месту расположения входных штуцеров аппарата. Присоединение не должно сопровождаться взаимным натягом труб и узлов аппарата.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.

Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 - 529», утвержденных Госгортехнадзором России.

Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ – 01 – 03».

Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.

Газовая автоматика безопасности должна обеспечивать:

  1. Уменьшение подачи газа при достижении температуры воды в отопительной системе заданного значения.
  2. Отключение подачи газа на основную горелку при превышении заданной температуры нагрева.
  3. Отключение подачи газа в аппарат в следующих случаях:
    • при прекращении подачи газа на аппарат (за время не более 60 сек);
    • при отсутствии разрежения тяги или в топке котла (за время не менее чем 10 сек и не более чем 60 сек);
    • при погасании факела запальной горелки (за время не более 60 сек.).

При эксплуатации аппарата температура горячей воды не должна превышать  95 °С.

Запрещается:

  1. эксплуатировать аппарат при частично заполненной водой системе отопления;
  2. применять в качестве теплоносителя вместо воды другие жидкости**;
  3. устанавливать запорно – регулирующую арматуру на подающей линии и трубопроводе, соединяющем систему отопления с расширительным баком;
  4. эксплуатировать аппарат при утечке газа через соединения газопровода;
  5. применять открытое пламя для обнаружения утечек газа;
  6. эксплуатировать аппарат при неисправности газовой сети, дымохода или автоматики;
  7. самостоятельно устранять неисправности в работе аппарата;
  8. вносить какие-либо конструктивные изменения в аппарат, газопровод и систему отопления.

При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом – должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).

Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.

В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять



** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.





На данной странице использованы материалы сайта производителя ОАО «Боринское»
